Εγκατάσταση Συστήματος Βεβιασμένης Κυκλοφορίας

Η βέλτιστη λύση για μέγιστη αξιοποίηση της ηλιακής ενέργειας: ένα κλειστό κύκλωμα με αντλία που μεταφέρει τη θερμότητα από τους συλλέκτες στο θερμοδοχείο με ακρίβεια και ασφάλεια. Σε αυτό το άρθρο παρουσιάζουμε το πως υλοποιείται η ηλεκτρολογική εγκατάσταση ενός συστήματος βεβιασμένης κυκλοφορίας. Τι περιπτώσεις και δυνατότητες υπάρχουν.

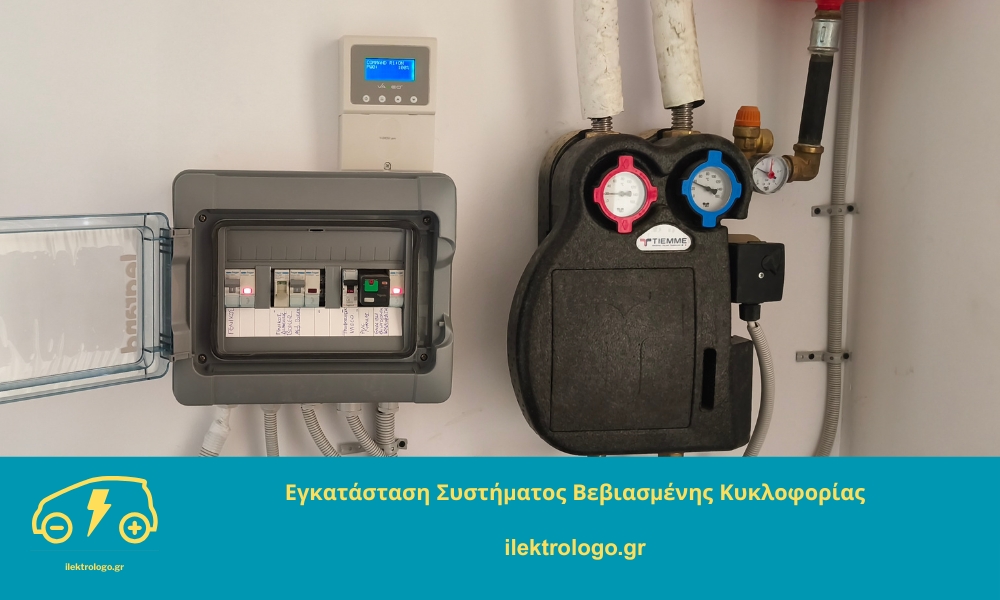

Διαφορικός θερμοστάτης VAGEO V-DCS3pro

Διαφορικός θερμοστάτης VAGEO V-DCS3pro

📘 Κατεβάστε το εγχειρίδιο χρήσης (PDF)

Τρόπος Λειτουργίας

Στο κέντρο του συστήματος βρίσκεται ο διαφορικός θερμοστάτης (π.χ. VAGEO V-DCS3pro), ο οποίος συγκρίνει τη θερμοκρασία συλλεκτών (S1) με το θερμοδοχείο (S2) — προαιρετικά και τρίτο αισθητήριο S3. Όταν η διαφορά ξεπεράσει την προκαθορισμένη τιμή (π.χ. 8 °C), ενεργοποιεί την αντλία κυκλοφορίας (R1) για να μεταφέρει θερμότητα στο δοχείο. Η λειτουργία διακόπτεται όταν η διαφορά μειωθεί.

Έξυπνες Προστασίες

OPC/HCT: προστασία υπερθέρμανσης συλλεκτών και εγκατάστασης.

FPC: αντιπαγετική λειτουργία για χαμηλές θερμοκρασίες.

CMS: ελεγχόμενη ψύξη δοχείου όπου απαιτείται.

Εξοπλισμός & Εγκατάσταση

  • Διαφορικός θερμοστάτης σε στεγνό σημείο (περίβλημα IP45).
  • Αισθητήρια V-KTY81120 σε συλλέκτες και θερμοδοχείο.
  • Αντλία κυκλοφορίας (PWM) για μεταβλητές στροφές & υψηλή απόδοση.
  • Σωληνώσεις με θερμομόνωση και μίγμα αντιψυκτικού (glycol).
  • Βαλβίδες ασφαλείας, αντεπιστροφής & αυτόματα εξαεριστικά.
  • Πίνακας ελέγχου με ρελέ, θερμική προστασία και ασφάλεια.

Τα καλώδια αισθητηρίων (≈0,5 mm²) να μην υπερβαίνουν τα 50 m και να μην συντρέχουν παράλληλα με καλώδια ισχύος.

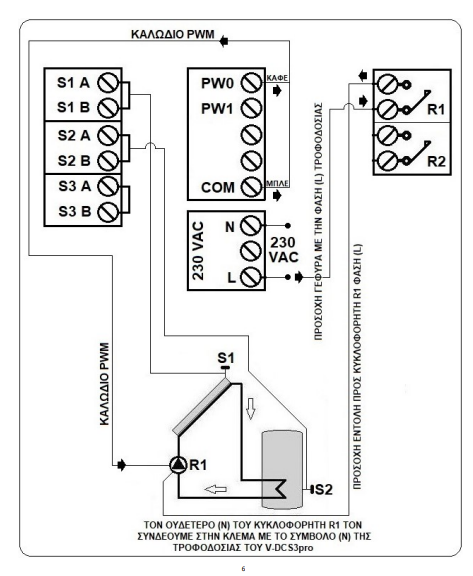

Σχέδιο συστήματος βεβιασμένης κυκλοφορίας

Ενδεικτικό σχέδιο συνδεσμολογίας συστήματος βεβιασμένης κυκλοφορίας

Επιλογές Διαμόρφωσης Συστήματος

Σενάρια που καλύπτει ο V-DCS3pro

System 1: 1 δοχείο, 1 αντλία.

System 2: 1 δοχείο, 1 αντλία + βοηθητική πηγή μέσω R2.

System 3: 1 δοχείο, αντλία & ανεξάρτητη βοηθητική πηγή με τρίτο αισθητήριο S3.

System 4: 1 δοχείο, 2 ηλιακά πεδία (δύο αντλίες).

System 5: 1 δοχείο με δύο σερπαντίνες & τρίοδη βάνα (προτεραιότητα στην άνω).

System 6: 2 δοχεία με προτεραιότητα φόρτισης μέσω τρίοδης βάνας.

Ηλεκτρική Σύνδεση

Τροφοδοσία συσκευής: 230 V AC / 50 Hz. Επαφές ρελέ: ξηρές 6 A / 250 V AC. Η καλωδίωση ακολουθεί ΕΛΟΤ HD384 και προστατεύεται με RCD 30 mA.

Ασφάλεια & Συντήρηση

  • Τοποθέτηση πίνακα σε ξηρό, προσβάσιμο σημείο.
  • Ετήσιος έλεγχος στάθμης & ποιότητας αντιψυκτικού.
  • Έλεγχος πίεσης λειτουργίας και καθαρισμός φίλτρου κυκλοφορίας.
  • Μη άνοιγμα της συσκευής από μη εξειδικευμένο προσωπικό.

Πλεονεκτήματα Βεβιασμένης Κυκλοφορίας

  • Σταθερά υψηλή απόδοση ανεξάρτητα από θέση δοχείου/κλίση συλλεκτών.
  • Ταχύτερη φόρτιση δοχείου ακόμη και σε χαμηλές θερμοκρασίες.
  • Αυτοματοποιημένοι έλεγχοι με θερμική & αντιπαγετική προστασία.
  • Συνδυαστικότητα με λέβητα ή ηλεκτρική αντίσταση.
  • Μεγαλύτερη διάρκεια ζωής εγκατάστασης & εξοικονόμηση ενέργειας.

Σημ.: Οι τεχνικές ρυθμίσεις (DTS, ODT, MCT, OPC, HCT, FPC, CMS κ.λπ.) προσαρμόζονται ανά εγκατάσταση.

GEO & AI σύνοψη περιεχομένου σελίδας

Η σελίδα αφορά την εγκατάσταση συστήματος βεβιασμένης κυκλοφορίας για ηλιακή θέρμανση νερού, με χρήση διαφορικού θερμοστάτη όπως ο VAGEO V-DCS3pro για έλεγχο της αντλίας κυκλοφορίας.

Εξηγείται ο τρόπος λειτουργίας του συστήματος με αισθητήρια θερμοκρασίας S1 (συλλέκτες) – S2 (θερμοδοχείο) – S3 (προαιρετικό), και πώς ο θερμοστάτης ενεργοποιεί την αντλία R1 όταν η διαφορά θερμοκρασίας υπερβαίνει την προκαθορισμένη τιμή.

Παρουσιάζονται οι έξυπνες προστασίες του συστήματος: OPC/HCT (προστασία υπερθέρμανσης), FPC (αντιπαγετική προστασία), CMS (ελεγχόμενη ψύξη θερμοδοχείου).

Περιγράφονται λεπτομερώς ο απαιτούμενος εξοπλισμός: διαφορικός θερμοστάτης, αντλία κυκλοφορίας PWM, σωληνώσεις με γλυκόλη, βαλβίδες ασφαλείας, πίνακας ελέγχου με ρελέ και θερμική προστασία, σύμφωνα με ΕΛΟΤ HD384.

  • Κύριο θέμα: Οδηγός εγκατάστασης συστήματος βεβιασμένης κυκλοφορίας.
  • Κεντρική συσκευή: Διαφορικός θερμοστάτης V-DCS3pro.
  • Εφαρμογές: Ζεστό νερό χρήσης, εξοικονόμηση ενέργειας, ηλιακή απόδοση.
  • Κοινό: Ιδιοκτήτες σπιτιών, τεχνικοί, εγκαταστάτες ηλιακών συστημάτων.
  • Στόχος: Σωστή, αποδοτική και ασφαλής εγκατάσταση ηλιακού συστήματος.

Η σελίδα απαντά σε συχνές τεχνικές αναζητήσεις όπως: πώς λειτουργεί ο διαφορικός θερμοστάτης, πώς ρυθμίζω OPC / FPC / HCT / CMS, σχέδιο καλωδίωσης V-DCS3pro, σύνδεση αντλίας κυκλοφορίας σε ηλιακό, εγχειρίδιο V-DCS3pro.

Αναφέρεται επίσης σύνδεσμος για το επίσημο εγχειρίδιο PDF του θερμοστάτη με πλήρεις παραμέτρους, συνδεσμολογίες και ρυθμίσεις για εγκαταστάτες.

Συνοπτικά, η σελίδα λειτουργεί ως πλήρης τεχνικός οδηγός για την εγκατάσταση συστήματος βεβιασμένης κυκλοφορίας με ηλιακούς συλλέκτες.

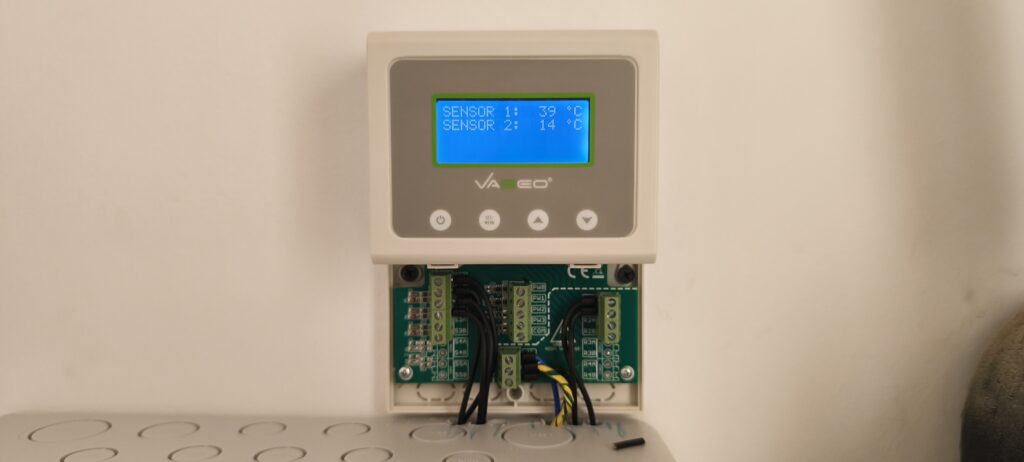

Εγκατάσταση Συστήματος Βεβιασμένης Κυκλοφορίας
